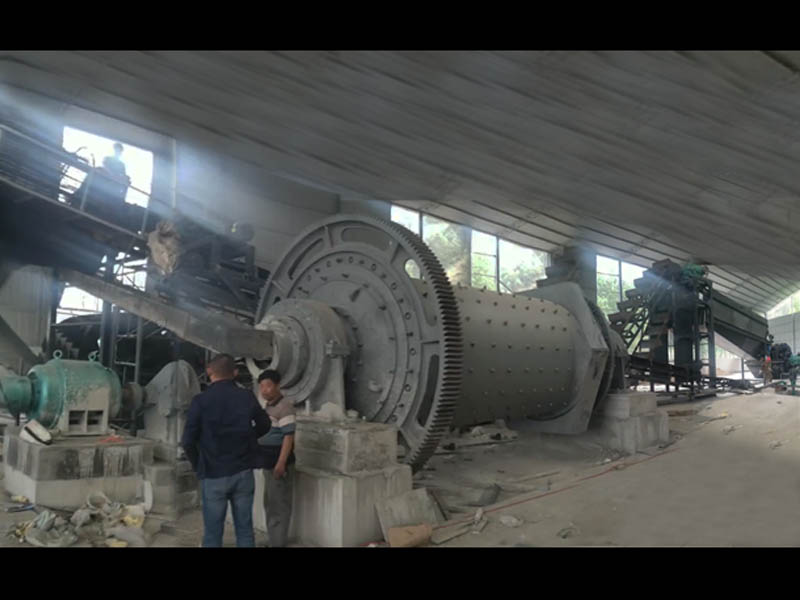

風化沙其實是花崗巖的變質巖，它是裸露在地表的花崗巖經過多年的日曬加雨水的侵蝕日產生的變質巖。它具有易碎、抗壓強度低、含泥量高的特點，也具有花崗巖對機械設備高磨損的特性。球磨制砂機能夠很好的提高風化沙的抗壓強度和減少設備的磨損，球磨制砂機其工作原理是：利用河卵石或未經風化的花崗巖代替?zhèn)鹘y(tǒng)的球磨機鋼球，使河卵石或花崗巖在球磨機內與風化沙進行破碎研磨，破碎研磨過程中河卵石或花崗巖的碎渣摻入風化沙內一起水洗，這樣既提高了風化沙的抗壓強度有節省了設備的易損件，節能環保一舉多得。

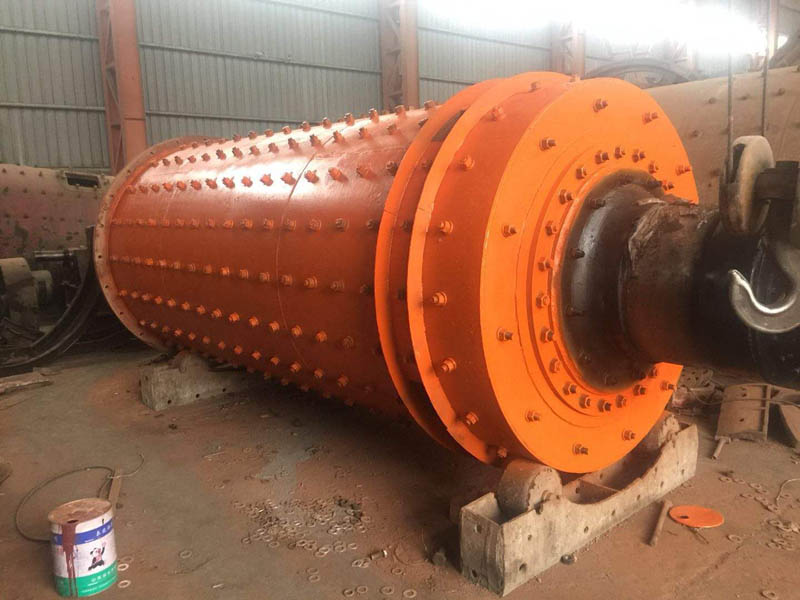

1、球磨制砂機筒體 圓形筒體由若干塊厚12-15mm的鋼板焊接而成，其兩端焊有法蘭盤，以便與鑄鋼的給料端蓋和排料端蓋聯接。筒體內裝有可以更換的襯板。為了使襯板與筒體內壁緊密接觸并緩沖鋼球?qū)ν搀w的沖擊，在襯板與筒體內壁之間敷有膠合板。為便于更換襯板和檢查筒體內部狀況，在筒體上開有人孔，人孔多為矩形，長度一般為350一550mm。
2、給料部 由帶有中空軸頸的端蓋、聯合給料器、扇形襯板和軸頸內套等部件組成。中空軸頸內套可防止給料磨損軸頸內表面，內套的內表面帶有螺旋，有助于給料。給料器用螺栓固定在內套的端部。一般使用聯合式給料器，其次是鼓式給料器和蝸式給料器等。
3、排料部 由帶有中空軸頸的端蓋、格子襯板、楔塊、中心襯板和軸頸內套1等零件組成，在端蓋內壁上鑄有8條放射形筋條，相當于隔板。每兩根筋條之間有格子襯板，用楔鐵擠壓固定。楔鐵則由螺釘穿過壁上的筋條固緊在端蓋上。在中心部分利用中心襯板的止口托住所有格子襯板。中空軸頸的內套在排料格子的一端制成喇叭形葉片，以引導由隔板淘起的礦漿順著葉片流出。整個排料部和給料部一樣固緊在筒體法蘭盤上。4、傳動部 由大齒輪圈、小齒輪、傳動軸和彈性聯軸節等組成。磨機筒體通過齒輪傳動裝置由電動機經聯軸節帶動回轉。球磨制砂機齒輪傳動裝置由裝在筒體排料端的齒圈12和傳動齒輪構成，傳動齒輪裝在傳動軸t.傳動軸支承在軸承座中的兩個雙列調心滾動軸承仁?？陷営梅缐m罩完全罩住。
5、主軸承球磨機的中空軸頸支承在自位調心式主滑動軸承上，主軸承由下軸承座、軸承蓋、表面鑄有巴氏合金的下軸瓦及圓柱銷釘和密封壓環等組成。軸承座和下軸瓦制成球面接觸，以便補償安裝誤差。在底座和軸瓦的球面中央放有圓柱銷釘，可防止軸瓦從軸承座上滑出。進人管內的油通過噴油口成扇形注到軸頸上潤滑軸承，潤滑后的油經排油管流回油箱。
6、循環潤滑系統 傳動齒輪用干油潤滑，而傳動軸兩端的滾動軸承采用專門的潤滑軸承和傳動軸的各運動件，球磨制砂機從軸承中流出的油分別從軸承座底部的排油管道流回油箱中。
溢流型球磨機的構造與格子型球磨機基本相同，只是在筒體內排料端無排料格子，再者，在中空軸頸襯套的內表面裝有反螺旋葉片，可將礦漿中滋出的小球和粗礦塊返回磨機內。
